AFL 1530
Açık ve Kapalı Tip Lazer Kesim Makinesi
Teknik Özellikler
Çalışma Alanı (mm) |
1500 x 3000 mm |
Maksimum Yükleme Kapasitesi (Sac/Profil)(Kg) |
1200 Kg |
X-Y Eksen Hareketi (mm) |
1520 x 3030 mm |
Z Eksen Hareketi (mm) |
300 mm |
X-Y-Z Eksen Kızaklama |
4 Nokta Temaslı Bilyalı |
X-Y Eksen Tahrik Sistemi |
Kramayer (kh) |
Z Eksen Tahrik Sistemi |
Bilyalı Vidalı Mil |
X-Y Eksen Hızları (Bileşke hız)(m/dak) |
80 m/min |
Z Eksen Hızı (m/dak) |
30 m/min |
X-Y Pozisyonlama Hassasiyeti (mm) |
+/- 0,05 mm |
X-Y Tekrarlama Hassasiyeti (mm) |
+/- 0,03 mm |
Tabla Değişim Süresi (sn) |
10 saniye |
LAzer Rezenatör |
Max/JPT |
Lazer Gücü |
2000/3000/4000/6000/12000/20000/30000 W |
CNC Kontrol Sistemi |
Fscut |
Lazer Kesim Kafası |
BOCI |
Yardımcı Kesim Gazları |
Hava/Oksijen/Azot |
Soğutma Tipi |
Su Soğutma |
Makine Ağırlığı (Kg) |
8500 Kg |
Makine Ölçüleri (mm) |
2730 x 8825 x 2300 mm |
Grafik Formatı |
dwg / dxf / stp |
Voltaj |
380 / 50 Hz |
Sertifikalar |
CE / ISO |
Garanti |
2 Yıl |
Servo ve Motor |
Yaskawa |
Endüstriyel Kesimde Yeni Nesil Çözüm

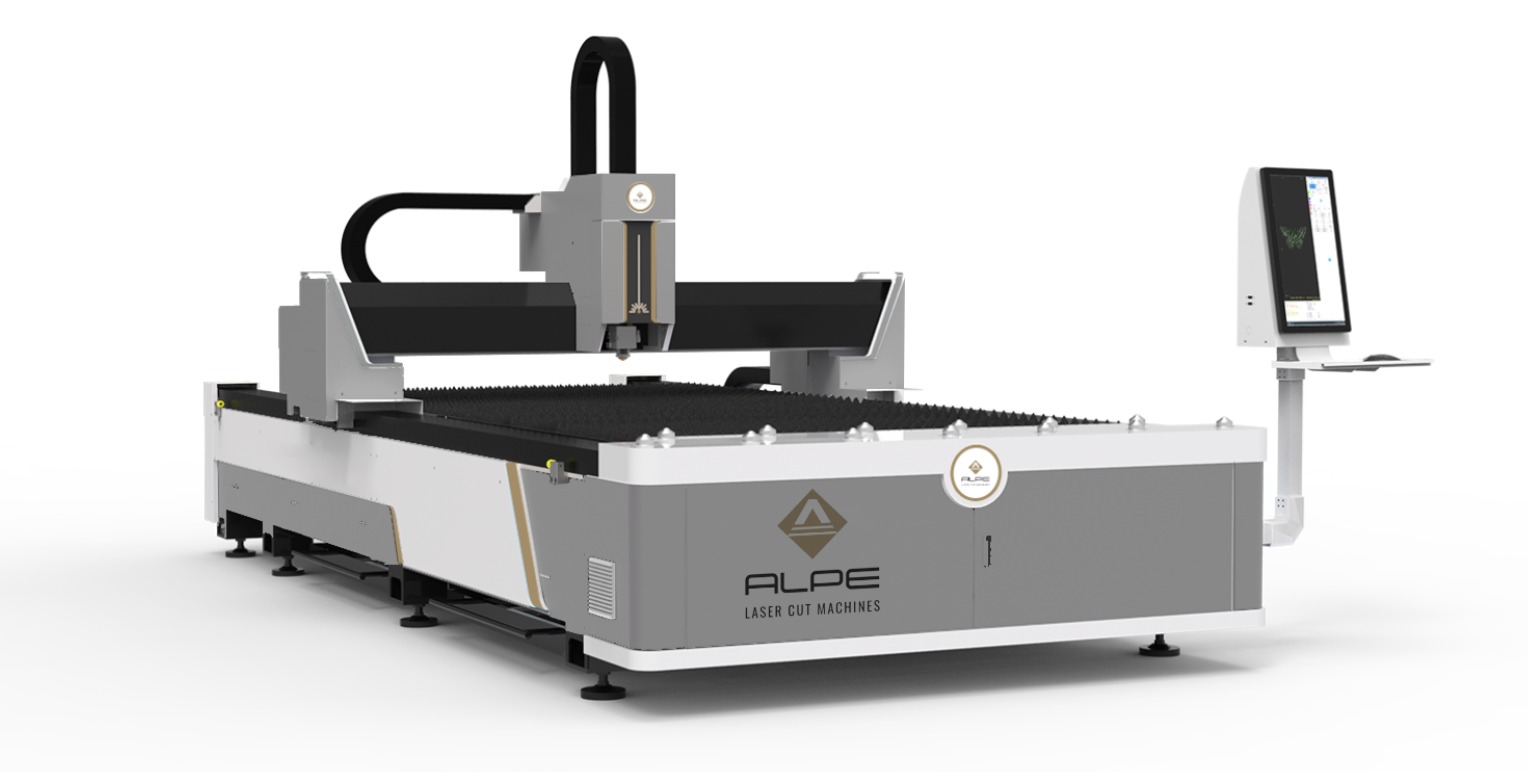

AFL 1530 açık tip Alpe fiber lazer kesim makinesi; yüksek hız, hassasiyet ve esneklik arayan işletmeler için geliştirilmiş ileri teknoloji bir üretim çözümüdür. 1500 x 3000 mm çalışma alanı ve 1200 kg yükleme kapasitesi ile büyük ölçekli metal işleme projelerine mükemmel uyum sağlar.
80 m/dak X-Y eksen hızı ve ±0,05 mm pozisyonlama hassasiyeti sayesinde seri üretimde maksimum verimlilik sunar. Yaskawa servo sistem, BOCI kesim kafası ve Fscut CNC kontrol altyapısı ile uzun ömürlü ve kararlı performans sağlar.
Teknik Öne Çıkanlar
-
Çalışma Alanı: 1500 x 3000 mm
-
Maksimum Yük: 1200 kg
-
X-Y Hız: 80 m/dak
-
Pozisyonlama Hassasiyeti: ±0,05 mm
-
Tekrarlama Hassasiyeti: ±0,03 mm
-
Güç Seçenekleri: 2 kW – 30 kW
-
Çalışma Voltajı: 380V / 50 Hz
-
Desteklenen Formatlar: DWG, DXF, STP
-
CE & ISO Sertifikalı
-
2 Yıl Garanti
Kullanım Alanları
Metal işleme ve fason üretim, endüstriyel mutfak üretimi, asansör kabin imalatı, elektrik panosu üretimi, makine imalatı, savunma sanayi, mobilya ve dekorasyon, endüstriyel raf sistemleri ve reklam üretimi gibi birçok sektörde aktif olarak kullanılmaktadır.
Açık Tip Fiber Lazer Kesim Makinesinin Avantajları
Yüksek Hassasiyet
Karmaşık geometrilerde dahi tekrarlanabilir ve temiz kesim sağlar.
Hızlı Üretim
80 m/dak kesim hızı ve 10 saniyelik tabla değişimi ile kesintisiz iş akışı.
Malzeme Esnekliği
Paslanmaz çelik, karbon çelik, alüminyum, pirinç ve farklı metal türlerinde yüksek performans.
Enerji Verimliliği
Fiber lazer teknolojisi, geleneksel CO₂ sistemlere göre %70’e varan enerji tasarrufu sağlar.
Operatör Dostu Kontrol
Fscut CNC arayüzü sayesinde tasarımdan üretime hızlı geçiş.
